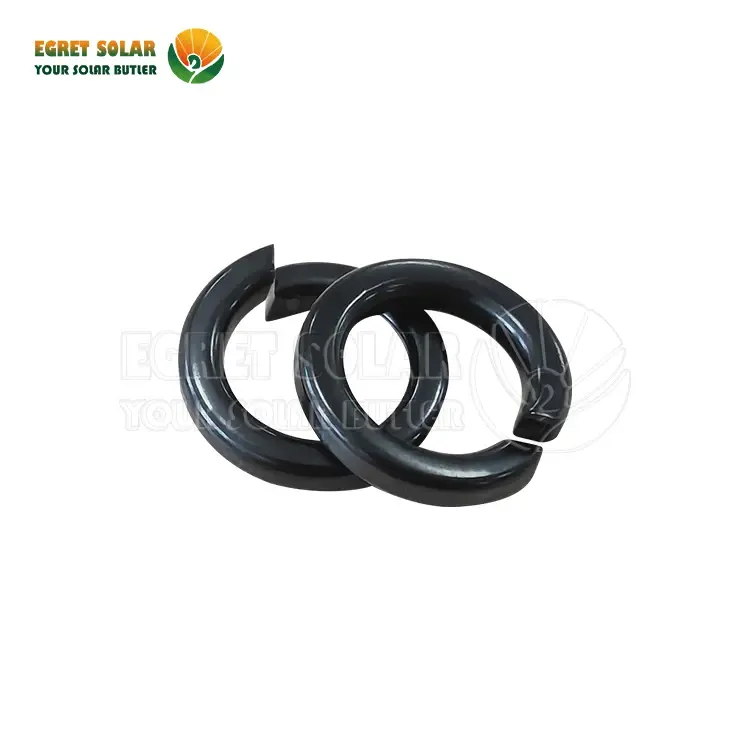

Solmonteringsfjäderbricka

Solpanelens solmonteringsfjäderbricka är en viktig tillbehör för solmontering som används i fästsystem för att förhindra bultar, muttrar eller skruvar från att lossa på grund av vibrationer eller dynamiska belastningar. Dessa brickor är tillverkade av SUS304 rostfritt stål och erbjuder hållbarhet och korrosionsmotstånd, vilket gör dem idealiska för solmonteringssystem och andra utomhusapplikationer.

Vanligast på grund av dess utmärkta korrosionsmotstånd, särskilt i utomhusmiljöer. Används vanligtvis med rostfritt stålbultar och muttrar.

Vårbrickor är ofta en del av ett bredare hårdvarukit som kan inkludera:

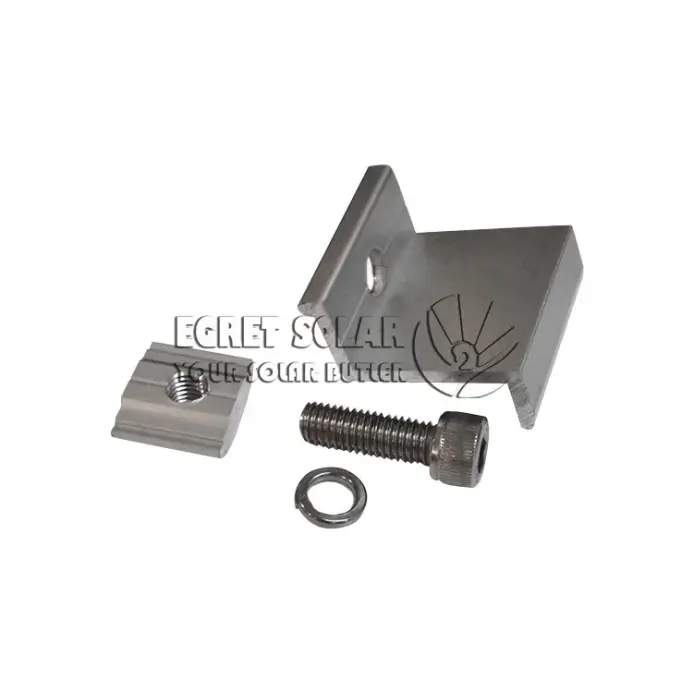

För monteringspaneler på tak, husvagnar eller andra ytor, använd Z-konsoler.

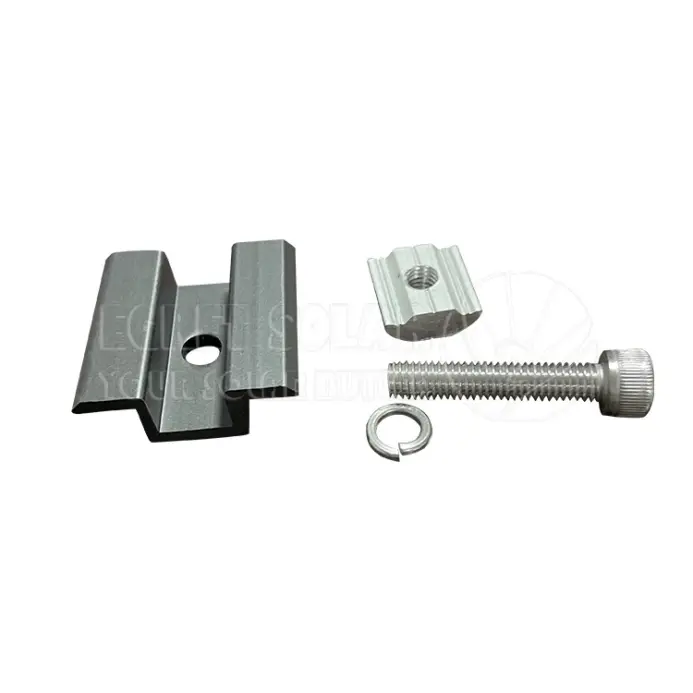

Slutklämmor och mittklämmor ofta inklusive vårbrickor i sin montering, som brukade säkra solpaneler till monteringsskenor.

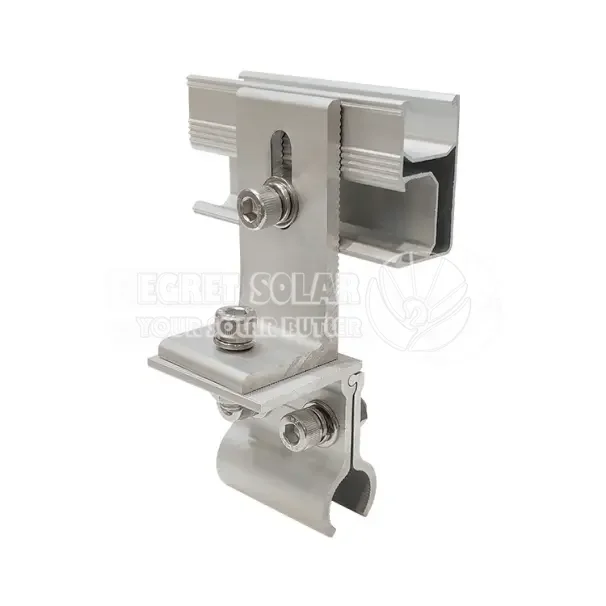

Justerbara klämsatser inkluderar vanligtvis fjäderbrickor tillsammans med andra komponenter som bultar, muttrar och platta brickor för enkel installation

Solmonteringsfjäderbrickor är att säkerställa långsiktig stabilitet och säkerhet för solpaneluppsättningar genom att upprätthålla korrekt klämkraft och elektrisk jordning, som är avgörande tillbehör i fotovoltaiska systeminstallationer, utformade för att förhindra lossning av bultar och nötter på grund av vibrationer, värmeutvidgning och andra miljöfaktorer. Dessa brickor.

Genom att använda tillsammans med bultar eller skruvar som två delar är sammanfogade, desto tjockare av vårbrickor desto mer spänningskraft kan erbjudas.

Funktion och betydelse av vårbrickor i solmonteringssystem

De förhindrar bultar och muttrar från att lossna på grund av vindinducerade vibrationer eller termisk cykling, vilket är viktigt för att bibehålla solens strukturella integritet över tid. Genom att applicera en kontinuerlig fjäderkraft kompenserar de för materialkryp, avslappning eller mindre förändringar i monteringsstrukturen, vilket säkerställer att anslutningarna förblir täta och säkra. I vissa mönster bidrar vårbrickorna till effektiv jordning genom att upprätthålla metall-till-metallkontakt mellan komponenter, vilket är avgörande för säkerhets- och systemprestanda.

Split design ger spänning när den komprimeras, hjälper till att upprätthålla en snäv anslutning och förhindra fästelement från att lossa under vibrationer eller växla belastningar. Solar SUS304 Spring Washer finns i olika storlekar (M4, M6, M8, M10, M12), dessa brickor är kompatibla med ett brett utbud av fästelement, vilket erbjuder flexibilitet för olika applikationer.

1. Vårbricka solenergi kan motstå lossning av bultar och skruvar under vibrationer;

2. Verkligt används tillsammans med hex -huvudlockskruvar för våra Hi -krage -låsbrickor;

3. Bra korrosivt resistens;

Solfjäderbricka serverar flera kritiska funktioner i solmonteringssystem:

Vårbrickor som används i solmonteringssystem varierar baserat på material och design:

Vanliga frågor

F: Vad är en solmonteringsfjäderbricka?

Vårbricka för solmonteringssystem är typ av mycket vanliga fästdelar som också kallas skivfjädrar / låsfjädrar. Vårbrickorna när de används för solpanelens monteringssystem, kan hjälpa till att erbjuda motståndskraften efter skiftnyckel och mutter. Kärlens fjäderbrickor som vanligtvis läggs under mutter / blot / skruvhuvud, dra åt genom snurrspänning.

F: Vilka storlekar är vanliga?

A: Storlekar Match Bolt Diameters:

M8 (för 8 mm bultar), M10 (vanligast), M12, etc. Verifiera alltid dimensioner per din racktillverkares specifikationer.

F: Vad händer om jag utelämnar en bricka?

A: Risker inkluderar:

Krossade/skadade skenor eller panelramar.

Lösa anslutningar på grund av vibration/termisk cykling.

Accelererad galvanisk korrosion.

Strukturellt fel eller panelavskiljning.

F: Vilka material används?

Rostfritt stål (A2/304 eller A4/316): Väsentligt för kust-/hårda miljöer. A4/316 erbjuder överlägsen korrosionsbeständighet.

F: Hur sol SUS304 Spring Washer -tjocklek?

S: Vanligtvis 1,5–3 mm. Tjockare brickor hanterar högre belastningar men kräver längre bultar. Följ Racking System Engineering Specs.

F: Var används solmonteringsfjäderbricka i soluppsättningar?

A: Vid varje bultad anslutning:

Järnvägsskalor och slutklämmor.

Panelklämmor till skenor.

Takfästen (t.ex. L-feet, blinkande).

Grundmonterade stiftelser.
