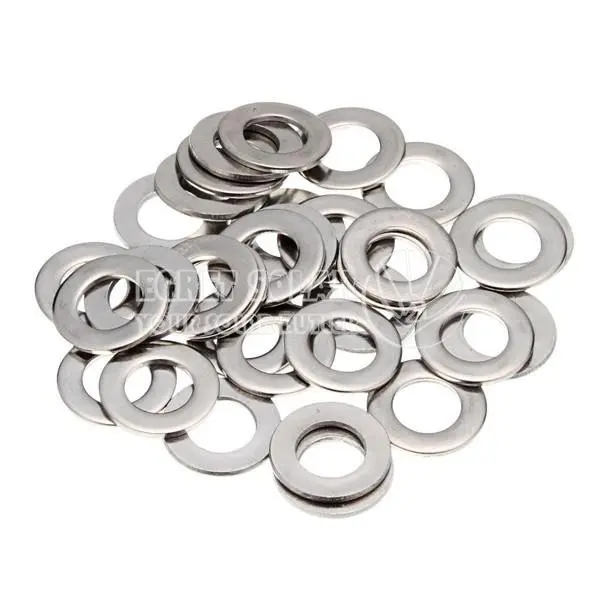

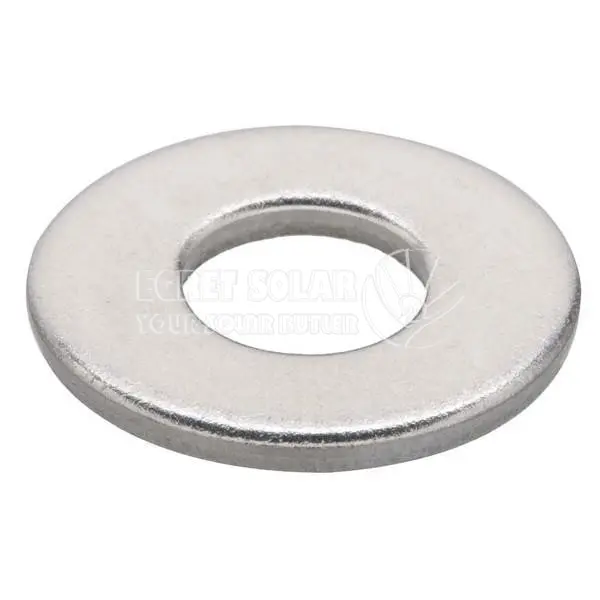

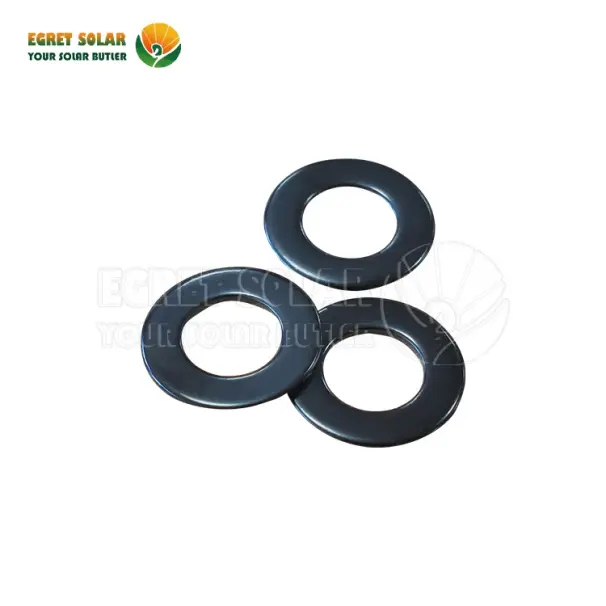

Solmontering av plattbricka

Solmontering av plattbricka för solmontering är en avgörande, liten men viktig komponent. Det är en standardiserad, korrosionsbeständig (HDG eller SS), relativt stor diameter bricka specifikt storlek för bultar. Dess uppgift är att säkerställa att bultarna klämmer effektivt, distribuerar belastningar på ett säkert sätt, skyddar monteringsytor och förhindrar att det lossnar, vilket bidrar avsevärt till den strukturella integriteten, säkerheten och långsiktiga hållbarheten i hela soluppsättningen. Använd alltid de brickor som anges av din tillverkare av solhackningssystem.

Solpanelens solmontering av plattbricka finns i flera storlekar (M4, M6, M8, M10, M12), vilket möjliggör kompatibilitet med ett brett spektrum av bultdiametrar i olika applikationer. Solär montering av plattbricka ger en slät yta mellan bulten eller skruvhuvudet och materialet, vilket hjälper till att förhindra att vi är på grund av vibration eller rörelse.

Solmonteringsplattor hjälper till att förhindra att skadan på ytan fästs och kan också ge en jämnare fördelning av lasten, vilket minskar risken för att lossa eller misslyckas med fästelementet.

Fördel

Distribuera belastning: Den primära funktionen för solmontering av plattbricka är att sprida klämkraften (belastning) som utövas av muttern och bulthuvudet över en större ytarea i monteringskomponenten (som en aluminiumskena, konsolen eller panelramen). Detta förhindrar:

Skador på mjukare material (som aluminiumskenor).

Förvrängning eller krossning av kompositmaterial.

Överdriven stresskoncentration som kan leda till sprickor eller misslyckande.

Ge en stabil lageryta: skapar en slät, plan yta för muttern eller bulthuvudet att bära mot, säkerställa till och med tryckfördelning och minska risken för att lossa på grund av vibrationer eller termisk cykling.

Kompensera för överdimensionerade hål: Solmontering av plattbricka hjälper till att säkerställa att bultskakorna klämmer fast materialen ordentligt även om hålet i en komponent är något större än bultdiametern.

Skydd: Solar SUS304 Plattbricka fungerar som en barriär mellan bulten/muttern och monteringsytan, vilket minskar galvanisk korrosion (särskilt viktigt när olika metaller som stålbultar och aluminiumskenor används) och ytskrapning.

Förhindra krossning av mjuka material (t.ex. aluminiumskenor).

Minska galvanisk korrosion mellan olika metaller.

Se till att till och med belastningsfördelning mot vind/snökrafter.

Håll bultspänningen under decennier av termisk cykling/vibration.

Krävs ofta för systemgarantier.

Vanliga frågor

F1: Vad är en solmonteringsplattor?

S: En speciellt utformad bricka som används i solpanelens rackningssystem. Den distribuerar klämkraften hos bultar/muttrar för att skydda monteringytor (som aluminiumskenor), förhindra skador, minska korrosion och säkerställa långsiktig strukturell integritet.

F2: Vilka storlekar är vanliga?

A: Storlekar Match Bolt Diameters:

- M8 (för 8 mm bultar): ID ~ 8,4 mm, OD 17-24mm

- M10 (vanligast): ID ~ 10,5 mm, OD 20-30mm

- M12: ID ~ 13mm, OD 24-36mm

Verifiera alltid dimensioner per din racktillverkares specifikationer.

F3: Vilka material används?

A:

-Hot-Dip Galvanized Steel (HDG): Kostnadseffektiv, god korrosionsbeständighet.

- Rostfritt stål (A2/304 eller A4/316): Väsentligt för kust-/hårda miljöer. A4/316 erbjuder överlägsen korrosionsbeständighet.

- Undvik vanligt kolstål eller icke-kompatibla metaller.

F4: Hur sol SUS304 platt tvättmaskin tjocklek?

S: Vanligtvis 1,5–3 mm. Tjockare brickor hanterar högre belastningar men kräver längre bultar. Följ Racking System Engineering Specs.

F5: Vad händer om jag utelämnar en bricka?

A: Risker inkluderar:

- Krossade/skadade skenor eller panelramar.

- Lösa anslutningar på grund av vibration/termisk cykling.

- Accelererad galvanisk korrosion.

- Strukturfel eller panelavskiljning.

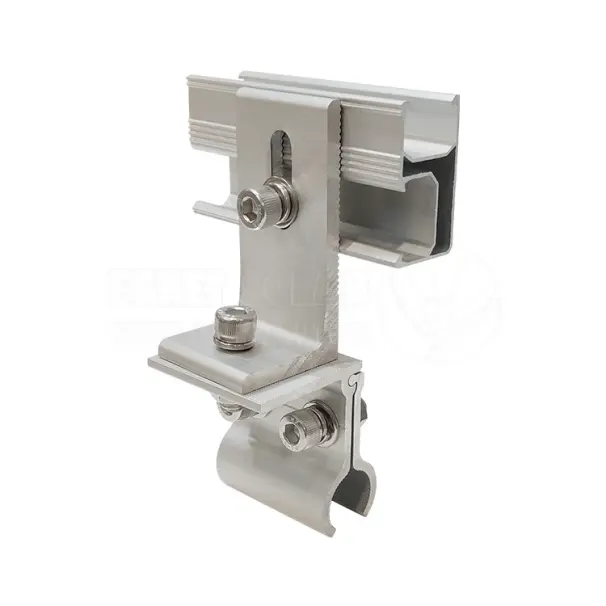

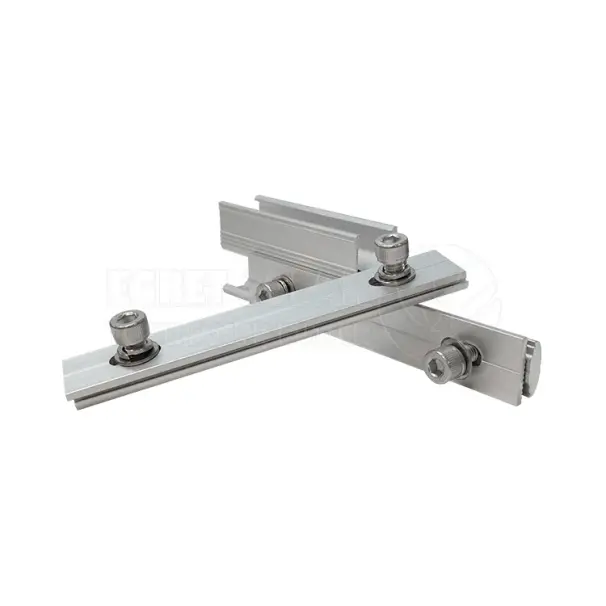

F6: Var används solmonteringsplattor i soluppsättningar?

A: Vid varje bultad anslutning:

- Järnvägsskalor och slutklämmor.

- Panelklämmor till skenor.

- Takfästen (t.ex. L-feet, blinkande).

- Grundmonterade stiftelser.
