Hur installerar man öst-väst ballast solar monteringssystem?

[Förberedelser före installation]

Här är en lista över saker du behöver förbereda innan installation:

Verktyg:

Skruvmejsel: Används för att dra åt skruvarna ordentligt.

Måttband: Används för att säkerställa att fästet är i rätt läge.

Nivå: Används för att bekräfta att fästet är installerat horisontellt.

Vårt solcellssystem inkluderar följande tillbehör:

Förmonterat stativstöd、skena och skena skarv、MellanklämmaAnd End Clamp、 Rail Clamp、Jordklämma OchJordning Lug、Ballastbricka、M8*60 sexkantsbultar och M8 flänsmutter. Det bör noteras att du måste tillhandahålla cementblocken själv.

Förmonterat stativstöd

Räls Och Rälsskarv

Mittklämma och ändklämma

Rälsklämma

Jordklämma Och Jordning Klämma

Ballastbricka

[Steg 1]

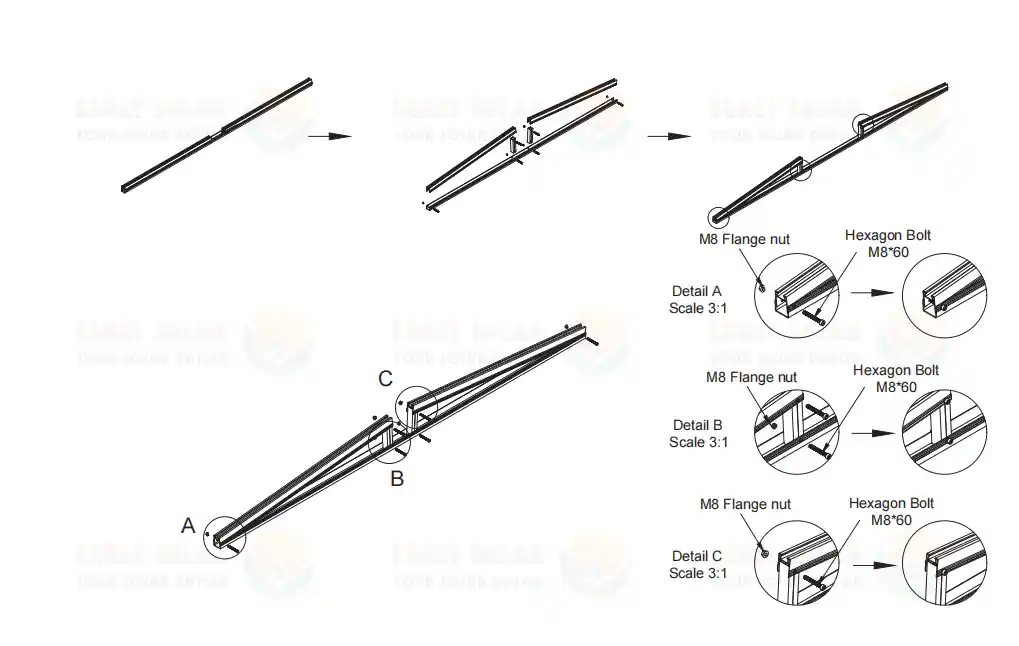

Vik ut det förmonterade fästet och installera M8*60 sexkantsbultar och M8 flänsmuttrar vid punkterna A, B och C markerade i diagrammet nedan för att säkra stativfästet.

[Steg 2]

Enligt ritningarna är de förmonterade stativstöden i Solar Flat Roof Montage System anordnade med 2500 mm intervall.

[Steg 3]

Placera ballasttråget i det förmonterade stativstödet i tur och ordning, och avståndet mellan de två ballasttråget är cirka 1275 mm, som visas i figuren.

[Steg 4]

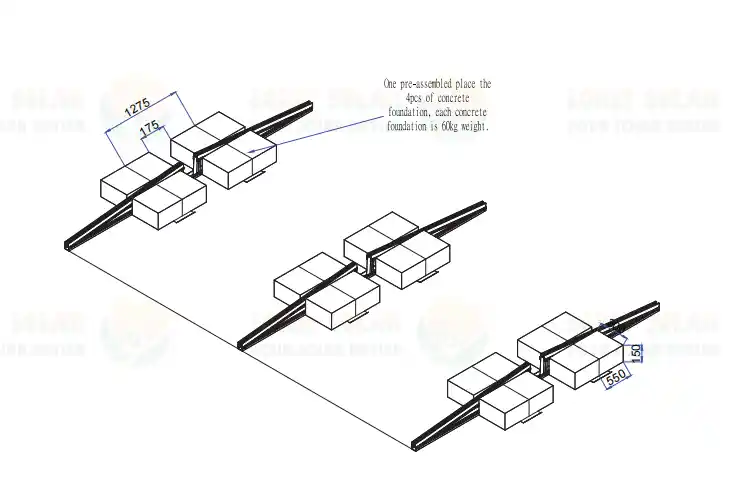

Placera betongblocket på ballastbrickan. Det bör noteras att ett förmonterat stativstöd måste stödjas av fyra betongblock, och varje betongblock måste väga minst 60 kg. Dimensionerna och placeringen av cementblocken i Concrete Flat Roof Ballast Solar Monteringssystem visas i följande figur.

[Steg 5]

Följande är en vy ovanifrån av det förmonterade stativstödet, ballastbrickan och betongblocket efter att ovanstående installationssteg har slutförts.

[Steg 6]

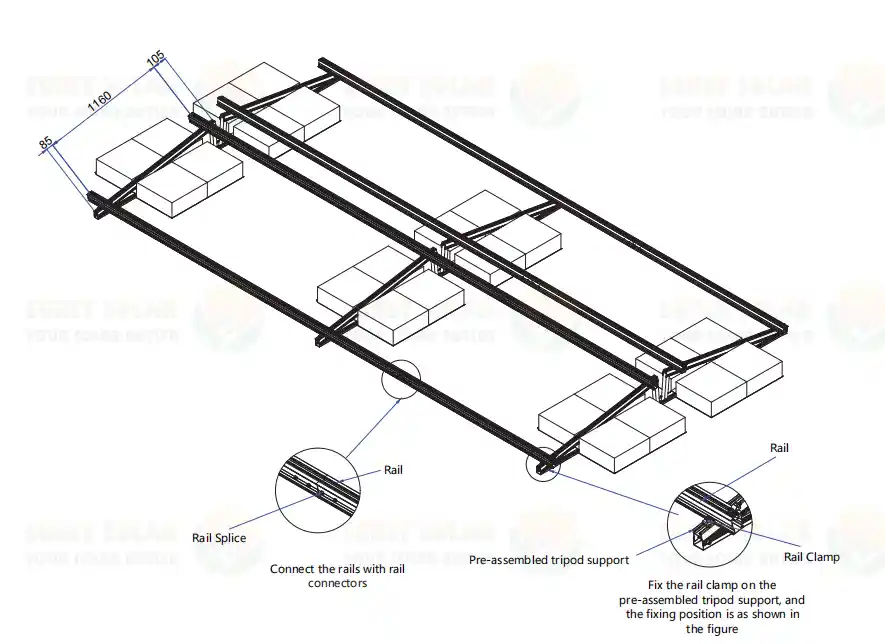

Anslut skenorna med hjälp av skenskarven och fäst skenklämmorna på det förmonterade stativfästet, som visas i figuren.

[Steg 7]

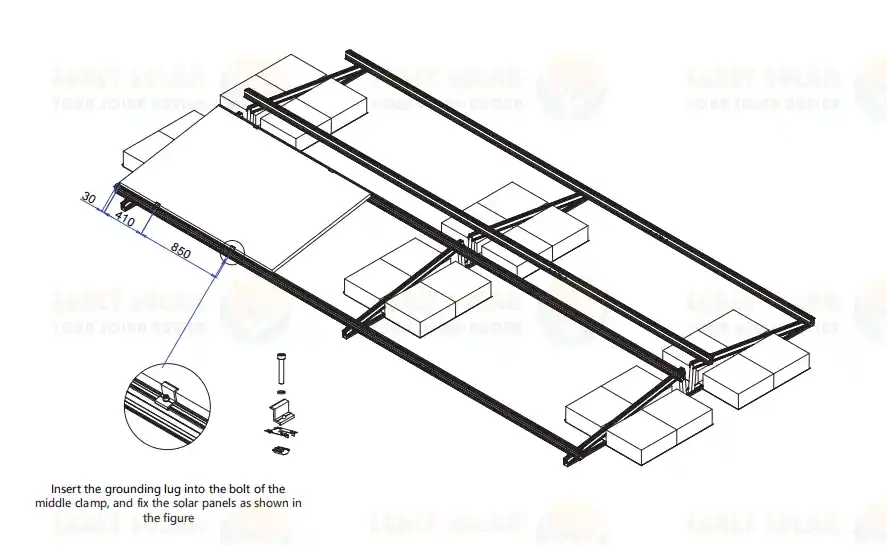

Placera solpanelen på skenan och sätt in jordningsklämman i bulten på mittklämman, som visas i figuren.

[Steg 8]

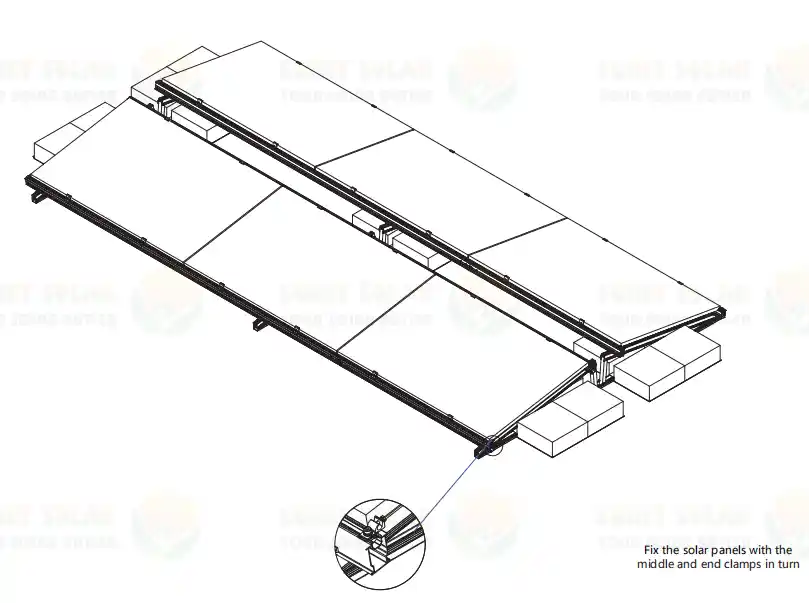

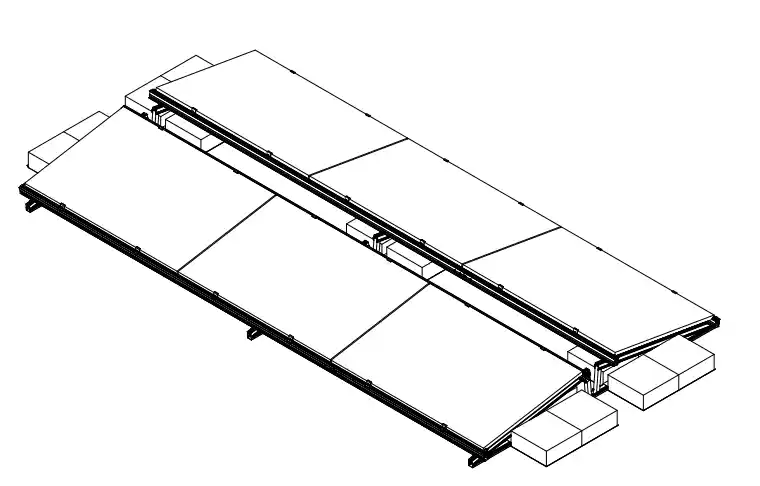

Placera solpanelerna i ordningsföljd och installera sedan mittklämman och ändklämman för att säkra dem, som visas i figuren. Detta slutför installationen av hela East-West Solar Ballasted Monteringssystem.

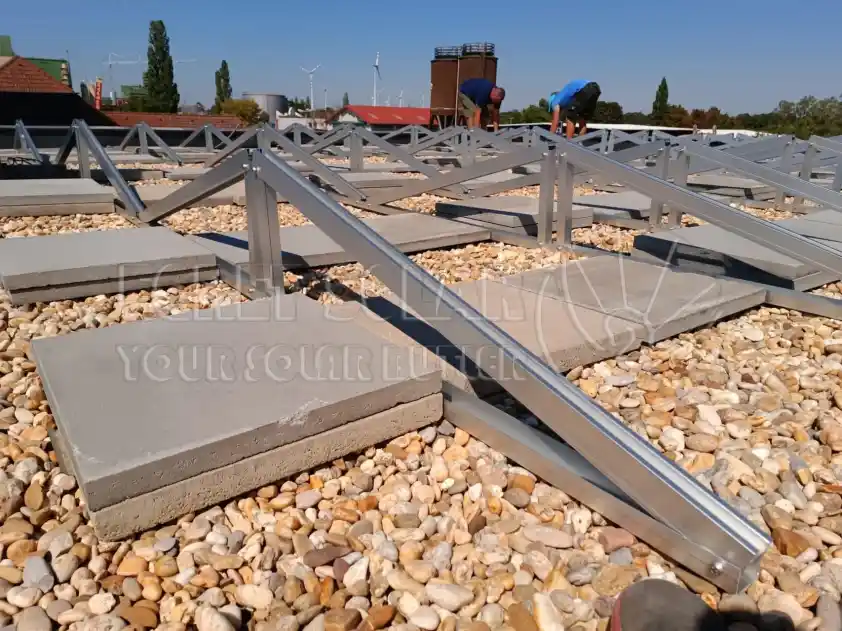

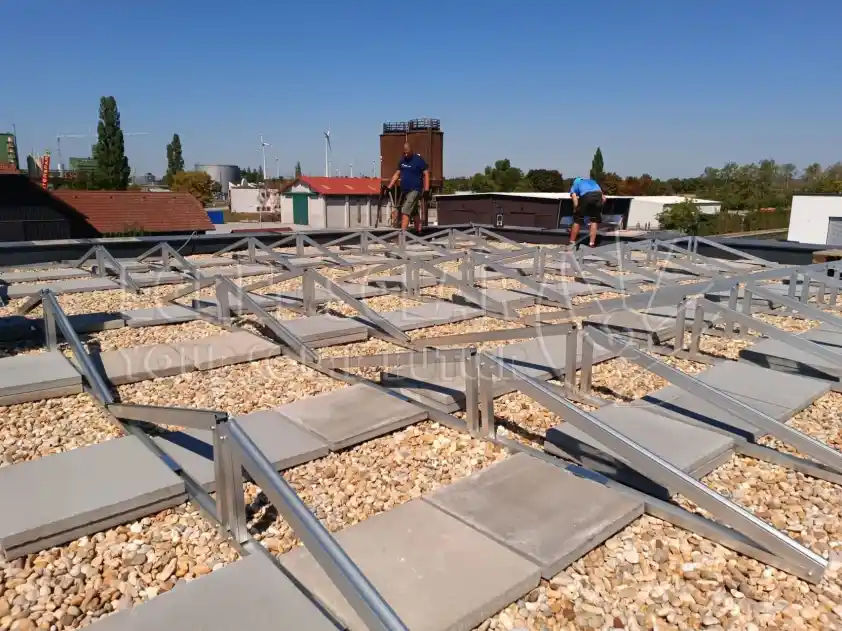

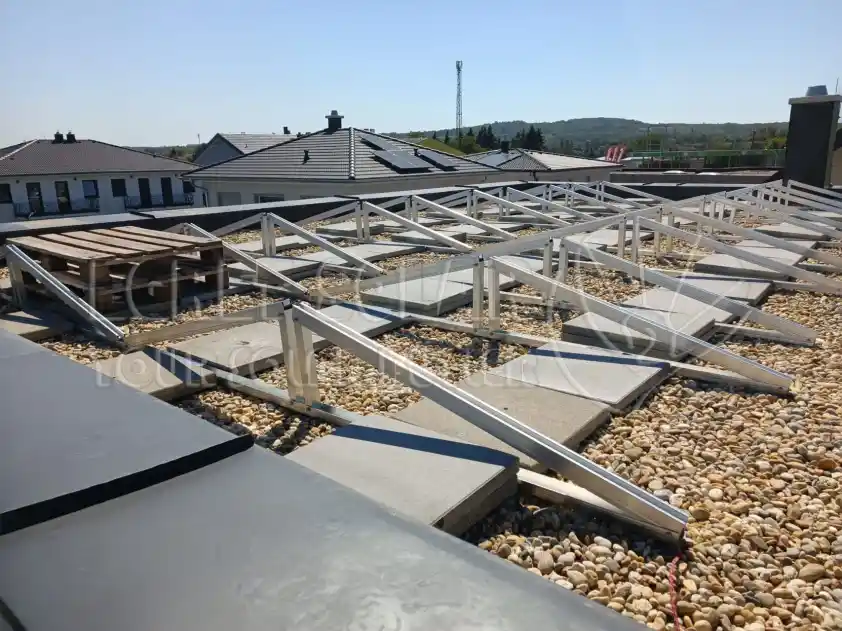

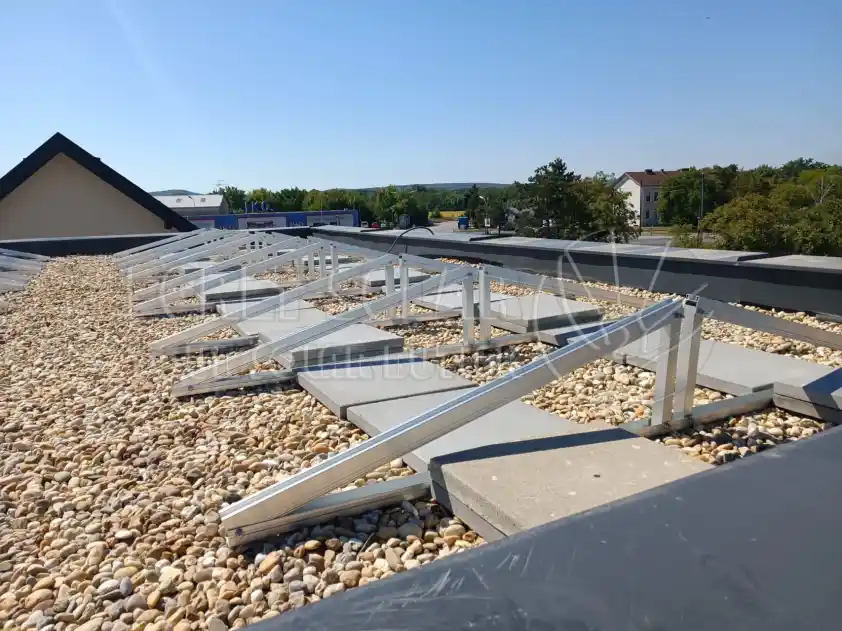

[Installationsexempel]
