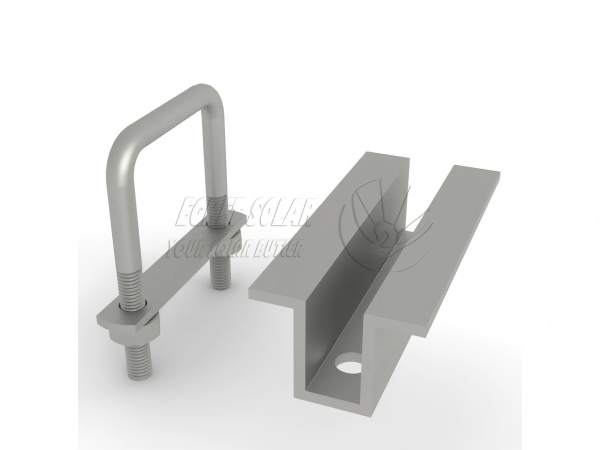

Dual U Bolt Solar Mid Clamp

Egret dual U bolt solar mid clamp används för att fixera solpanelerna på båda sidor i mittläget mellan två intilliggande solcellspaneler. Till skillnad från vanlig solar mid clamp ochändklämma, klämkroppen är längre, 80-100 mm, vilket resulterar i en jämnare kraftfördelning och bildar en buffertstruktur för att förhindra klämning och repning av den fotovoltaiska aluminiumramen.

Standardlängden på produkten täcker 80-100 mm, och andra anpassade längder accepteras. Den är kompatibel med den vanliga 30/35/40 mm solcellsmodulens tjocklek på marknaden; höjden på den U-formade kan anpassas för att matcha olika specifikationer av fyrkantiga stålbalkar.

PRODUKTPARAMETRAR

Anpassningsinstruktioner

Aluminiumklämmans längdalternativ: 80 mm till 120 mm

Lämplig PV-panel ramhöjd: 30 till 40 mm

U-bults öppningsbredd (lämplig för rektangulära huvudbalkar): 40/60/80/100 mm, lämplig för 40×60, 50×80, 50×100, etc. rektangulära fästen

U Bult PV fästelement diameter: typiskt M8 och M6

Om konsolskenan är ett runt rör, kan du använda U-formad rundad bult; Om U-format stål används, kan användasolenergi mellanklämma med plastmutter .

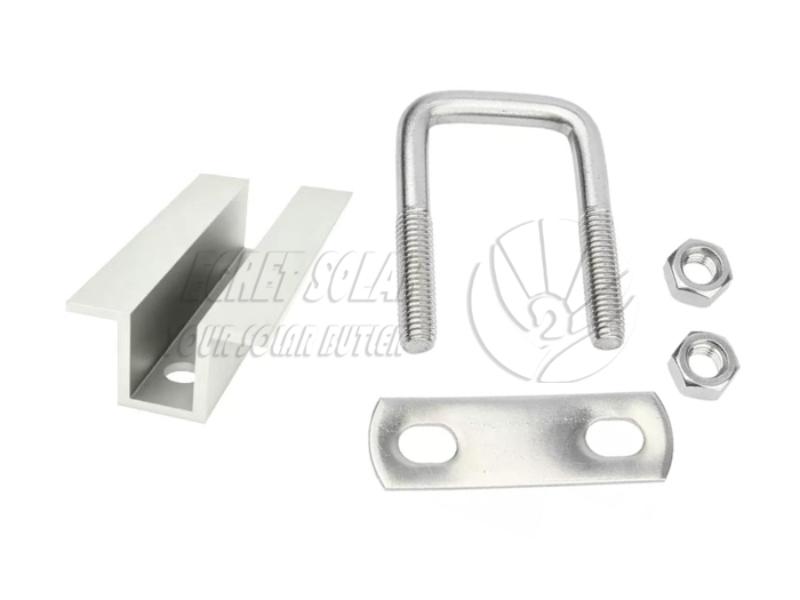

Inkluderade komponenter

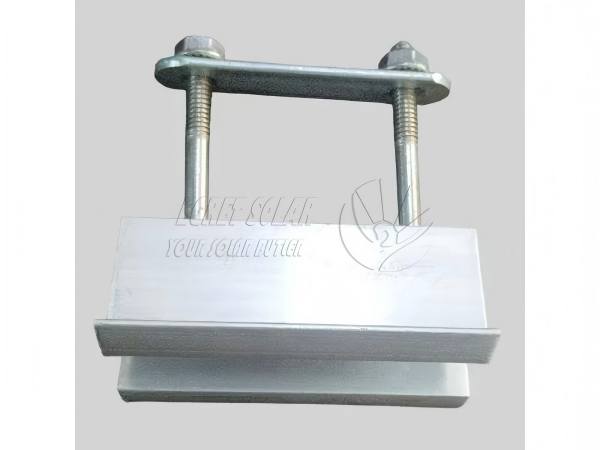

Den kompletta uppsättningen med U-bolt pv-klämma levereras som en uppsättning, inget separat köp av tillbehör krävs. Det kompletta setet består av följande:

1.Mellanklämma i aluminium *1

( Al6005-T5 extruderad aluminiumlegering profil, anodiserad yta

2.Långplåt av aluminium*1

(Aluminiumklämma av samma material)

3.U-bult *1:

(Q235 stål varmförzinkat, integrerat böjd, rostbeständig och väderbeständig)

4.Platta brickor *2

(Varmgalvaniserade standardfästen, anti-lossning och anti-halk)

5. Flänsmuttrar eller externa sexkantsmuttrar *2

Funktioner hos U solar mid clamp

Balanserad spänningsfördelning, förhindrar panelglidning

Den stora fogytan mellan aluminiumklämman och solpanelsramen och skenan säkerställer en jämn spänningsfördelning jämfört med vanliga mellanklämmor, vilket förhindrar panelförskjutning under starka vindar och temperaturfluktuationer.

Långvarig utomhuskorrosionsbeständighet

Monteringsklämma med dubbla lager mot UV-strålar, regn och syra/alkali-korrosion; U-bultar är varmförzinkade, vilket säkerställer rostfri drift i 15 år även i kustområden med hög saltstänk och regniga södra regioner, lämpliga för olika tuffa utomhusmiljöer.

Bra service efter försäljning

Våra produkter använder högkvalitativa stålbasmaterial och har ett 65µm galvaniserat skikt, vilket ger 25 års livslängd och 12 års garanti.

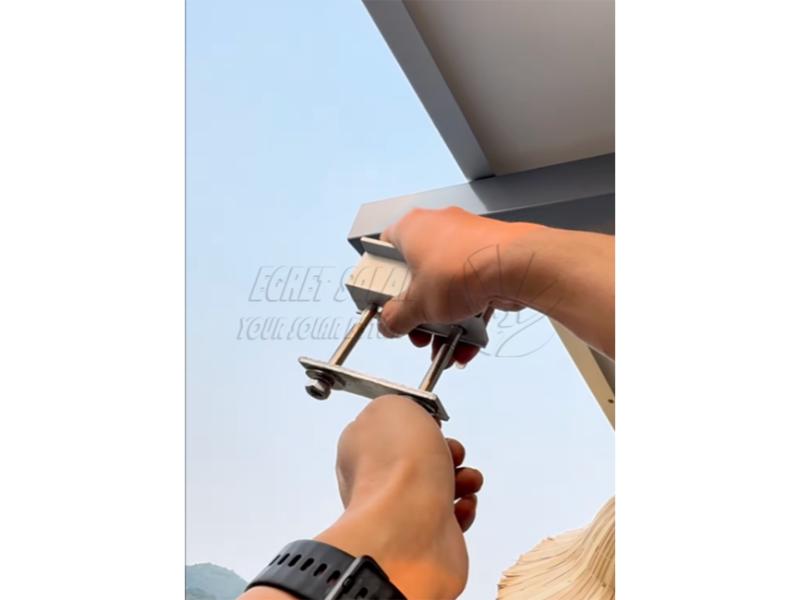

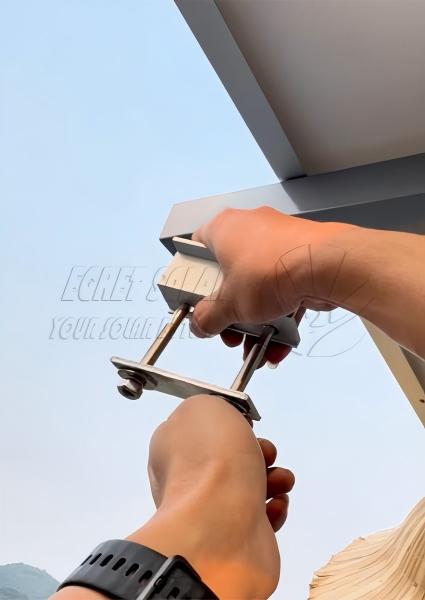

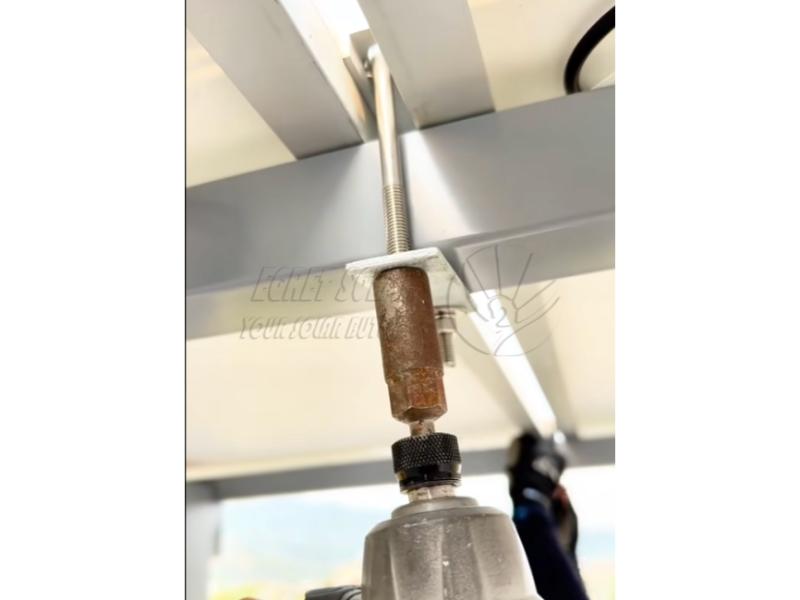

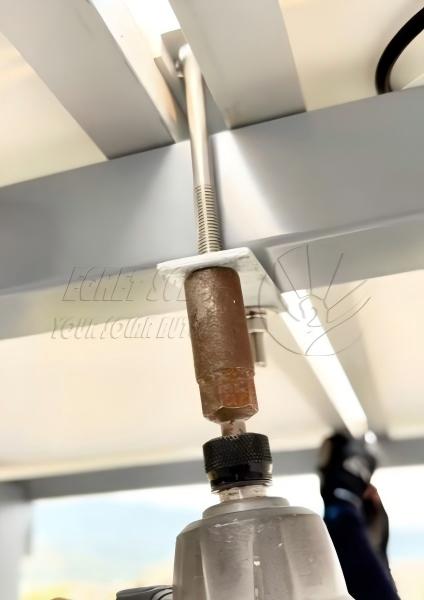

                                                                   Installationsbild tillhandahållen av en Mauritius kund

FAQ

Q1. Vilka fyrkantsrörsbalkar kan U-bulten låsa fast i?

A1. Standard U-bultar passar rektangulära galvaniserade/ZAM stål fyrkantsbalkar. Om ditt fäste använder speciella bredd/tjockleksbalkar kan vi anpassa U-bults höjd och öppningsbredd enligt dina ritningar.

Q2. Kan denna klämma användas i områden med hög salthalt nära havet?

A2: Ja. Solar U-midklämman är UV-beständig och resistent mot surt regn; de varmförzinkade fästelementen klarar ett 500-timmars saltspraytest. För starkt korrosiva miljöer som öar kan zink-aluminium-magnesiumbulten uppgraderas, med en livslängd utomhus på över 20 år.

F3: Om installationsmiljön är hård, har du några rekommenderade marksystem som kan anpassas till denna mellanklämma?

S: Vi rekommenderar att du använder det höghållfasta zam fyrkantsrörsystemet, lämpligt för områden med tung snö och vind i Europa. Ingen svetsning krävs, anslutningen och fixeringen görs direkt med bultar, vilket gör installationen bekväm.
